Katilo tiekimo vandens valymas: kodėl RO ir EDI veikia kartu

Kodėl vis daugiau{0}}aukšto slėgio katilų ir pramoninių garų sistemų naudoja RO + EDI, o ne vien atvirkštinį osmosą? Šiame straipsnyje nagrinėjama, kaipKatilo tiekimo vandens elektrodejonizacijaveikia iš keturių perspektyvų: inžinerinio projektavimo, veikimo principų, sistemos parinkimo ir praktinių pritaikymų, ir tiria, kaip RO ir EDI veikia kartu, kad būtų sukurtas stabilus didelio{0}}grynumo vanduo.

Pagrindinis katilo veikimo rūpestis yra ne tik teršalų buvimas, bet ir stabilios ir pastovios vandens kokybės palaikymas.

Pramonėje daug katilo veikimo problemų kyla ne dėl pačios įrangos, o dėl ilgalaikio kietumo, ištirpusių druskų, silicio dioksido ir kitų jonų kaupimosi paruoštame vandenyje-. Dėl mastelio gali sumažėti šilumos perdavimo efektyvumas, korozija gali paveikti įrangos tarnavimo laiką, o dėl dažnos priežiūros gali padidėti prastovų išlaidos.

Todėl šiuolaikinio katilinio vandens valymo tikslas nebėra tiesiog filtruoti vandenį, bet sukurti sistemą, galinčią nuolat ir stabiliai gaminti labai-gryną vandenį. Tai yra pagrindinė priežastis, kodėl katilo tiekiamo vandens atvirkštinio osmoso sistema dažnai derinama su EDI vandens valymo sistema. Pramonės tyrimai ir faktinės inžinerinės programos rodo, kad RO atlieka didžiąją dalį gėlinimo, o EDI yra galutinis poliravimo įrenginys, nuolat tiekiant stabilų aukšto -grynumo vandenį aukšto slėgio katilams.

Kodėl katilo tiekiamas vanduo turi būti labai išvalytas?

Daugelis žmonių mano, kad prieš vandeniui patenkant į katilą pakanka pašalinti skendinčias kietąsias medžiagas. Tiesą sakant, to toli gražu nepakanka.

Katilo veikimo metu vanduo nuolat garuoja, o ištirpę jonai lieka sistemoje. Kadangi kalcis, magnis, silicio dioksidas ir kitos druskos vis labiau koncentruojasi, gali susidaryti nuosėdos, kurios sumažina šilumos perdavimo efektyvumą ir netgi padidina vietinio perkaitimo ir korozijos riziką.

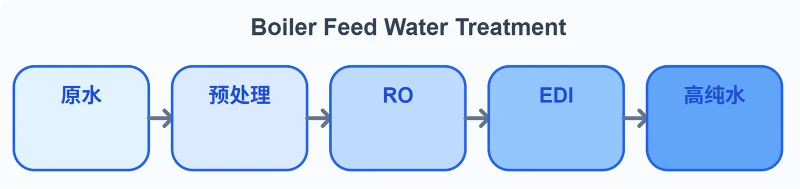

Toliau pateiktoje diagramoje parodytas kiekvieno valymo įrenginio vaidmuo tipiškame pramoninio katilo tiekiamojo vandens valymo procese.

Žemo - ir vidutinio-slėgio katilams RO permeatas jau gali atitikti kai kurių programų reikalavimus. Tačiau aukšto -slėgio katilų, elektrinių ar nuolatinio garo sistemų atveju vien RO gali neužtikrinti pastoviai aukštos tiekiamo vandens kokybės, reikalingos ilgalaikiam veikimui. Tokiais atvejais katilo tiekimo vandens elektrodejonizacija gali būti naudojama kaip pažangus dejonizacijos procesas.

Ką tiksliai RO veikia katilo tiekimo vandens sistemoje?

Atvirkštinis osmosas yra pirminis gėlinimo etapas visoje sistemoje.

Jis naudoja membranos atskyrimo technologiją, kad pašalintų daugumą ištirpusių druskų, organinių medžiagų ir kitų teršalų, o tai žymiai sumažina joninę vandens koncentraciją. Katilo tiekiamo vandens RO sistemoje tikroji RO vertė yra ne tik vandens gamyba, bet ir jonų apkrovos, patenkančios į EDI įrenginį, sumažinimas.

RO gali būti laikomas pagrindiniu visos sistemos gėlinimo etapu, kuris atlieka masinio gėlinimo funkciją:

● Pašalina daugumą ištirpusių druskų (masinis gėlinimas)

● Sumažina laidumą ir jonų koncentraciją

● Užtikrina tinkamas ir stabilias tiekimo vandens sąlygas pasroviui EDI

Daugelis vartotojų klausia: kadangi RO jau nudruskino vandenį, kodėl vis dar reikalingas EDI?

Atsakymas slypi RO apribojimuose. RO gali pašalinti daugumą jonų, bet negarantuoja, kad kiekvienu atveju bus pasiektas galutinis katilo tiekimo vandens grynumas. Kai sistemai reikia nuolat tiekti didelio-grynumo vandenį, EDI pridėjimas pasroviui nuo RO dažnai yra tinkamesnis sprendimas.

EDI yra ne „antrasis filtras“, o nuolatinė dejonizacijos sistema

Tai vienas iš dažniausiai pasitaikančių nesusipratimų tarp perkančio personalo.

EDI vandens valymo sistema ne tik dar kartą filtruoja RO vandenį. Vietoj to, tai nuolatinė dejonizacijos technologija, sujungianti jonų mainų dervą, selektyvias jonų -membranas ir tiesioginės srovės{2}}elektrinį lauką.

Kai RO prasiskverbia į EDI įrenginį, likučiai katijonai ir anijonai migruoja per selektyvias jonų - membranas, veikiami elektrinio lauko, į koncentrato skyrius, o jonų mainų derva nuolat regeneruojama veikiant elektriniam laukui. Skirtingai nuo įprastų mišrių{2} sluoksnių sistemų, EDI nepriklauso nuo periodinio cheminio regeneravimo rūgštimi ir šarmu. Vietoj to, eksploatacijos metu regeneracija vyksta nuolat. Tai vienas iš pagrindinių EDI vandens valymo sistemos ir įprastos mišraus sluoksnio jonų mainų sistemos skirtumų.

Todėl katilų vandens elektrodejonizacija labiau tinka katilų sistemoms, kurioms reikalingas nuolatinis didelio-grynumo demineralizuoto vandens tiekimas, o ne periodiškai mažo masto{2}}naudojimas.

Kodėl RO ir EDI veikia kartu?

Pagrindinė priežastis yra ne tik geresni gydymo rezultatai, bet ir tai, kad šios dvi technologijos atlieka skirtingas funkcijas. Toliau pateiktoje diagramoje parodyta, kaip pasiskirsto jų vaidmenys.

RO vaidmuo yra masinis gėlinimas, o EDI – galutinė dejonizacija. Jei šios dvi technologijos laikomos keičiamomis technologijomis, sunku suprasti, kodėl daugelis didelio{1}}grynumo katilų tiekimo vandens sistemų naudoja RO + EDI sistemos konfigūraciją.

Tiksliau:

● RO suteikia pirminį vandens kokybės pagrindą tolesniam EDI apdorojimui;

● EDI padeda pasiekti ir išlaikyti reikiamą galutinio produkto vandens grynumą;

● Kartu jie sudaro pilną RO EDI katilų tiekimo vandens valymo sprendimą.

Tai taip pat yra svarbi priežastis, kodėl RO ir EDI katilų tiekimo vandeniui tapo plačiai naudojama valymo konfigūracija šiuolaikiniuose pramoniniuose katiluose.

Tik RO ar RO + EDI? Kaip priimti inžinerinį sprendimą

Realiame inžineriniame projekte retai kyla klausimas, kuris yra „geresnis“, RO ar EDI. Vietoj to, inžinieriai turi nuspręsti, ar EDI turėtų būti įtrauktas po RO, atsižvelgiant į konkrečios programos reikalavimus.

Kai tik RO gali būti tinkamesnis:

Žemo- ir vidutinio-slėgio katilams, kuriuose reikalinga vandens kokybė yra santykinai vidutinė, o RO permeatas jau atitinka proceso reikalavimus, gali būti svarstomas atskiras RO sprendimas.

Kai RO + EDI gali būti tinkamesnis:

Taikomoms programoms, kurioms reikalinga nuolatinė gamybaDidelio{0}}grynumo vanduo, aukšto -slėgio katilai arba elektrinės papildomo vandens sistemos ir nuolatinio-darbo sistemos, kurioms taikomi griežtesni laidumo ir likutinio jonų kiekio reikalavimai, kombinuotas RO ir EDI procesas gali būti tinkamesnis.

Sistemos konfigūracija neturėtų būti nustatoma vien pagal tai, ar įtrauktas EDI. Vietoj to reikia atsižvelgti į keletą pagrindinių inžinerinių parametrų:

Todėl profesionali katilo tiekiamo vandens valymo sistema visada turėtų būti sukurta remiantis vandens analizės ataskaita, o ne tiesiog taikant fiksuotą konfigūraciją.

Įprasta RO + EDI inžinerijos programa

Nors projekto pajėgumai gali labai skirtis, pramonėje naudojama pagrindinė proceso logika yra gana nuosekli. Toliau pateikiamas tipiškas pramoninio katilo vandens valymo procesas.

Bendrą procesą galima apibendrinti taip:

1, išankstinis apdorojimas:Filtravimas, minkštinimas ar kiti pirminio apdorojimo procesai, siekiant apsaugoti membranos sistemą;

2,Double{1}}pass RO (kaip reikalaujama pagal paraišką):Dar labiau sumažina jonų apkrovą;

3, EDI vandens valymo sistema:Nuolat šalina likusius jonus;

4, didelio-grynumo vandens bakas:Užtikrina stabilų katilo vandens tiekimą;

Remiantis viešai prieinamais inžineriniais atvejais ir pramonės informacija, šio tipo RO + EDI procesas buvo plačiai taikomas energijos gamybos, popieriaus gamybos, cheminio apdorojimo ir nuolatinio garo sistemose. Pagrindinis tikslas – ilgainiui patikimai gaminti didelio-grynumo katilą papildantį vandenį.

Kodėl prieš EDI taip pat reikėtų atsižvelgti į CO₂ ir silicio dioksidą?

Daugelyje straipsnių minima, kad „RO reikalingas prieš EDI“, tačiau retai paaiškinama, kodėl. Iš tikrųjų EDI veikimui įtakos turi ne tik laidumas. Taip pat reikia atsižvelgti į keletą lengvai nepastebimų veiksnių.

CO₂ (anglies dioksidas)

Ištirpęs CO₂ gali turėti įtakos jonų balansui ir sistemos dejonizacijos veikimui. Kai kuriuose didelio-grynumo vandens įrenginiuose, siekiant optimizuoti EDI veikimo efektyvumą, į procesą gali būti įtrauktas degazavimas arba dvigubo praėjimo RO.

Silicio dioksidas

Silicis yra svarbus katilo tiekimo vandens valdymo parametras. Kai žaliaviniame vandenyje yra santykinai didelė silicio dioksido koncentracija, ir išankstinis apdorojimas, ir RO konstrukcija gali turėti įtakos tolesniam EDI sistemos veikimo stabilumui.

Kietumas ir oksidatoriai

Kietumo kontrolė yra svarbi siekiant sumažinti membranų sistemų mastelio susidarymo riziką, o oksidatoriai gali pažeisti membranas ir kitas susijusias medžiagas. Todėl tinkamas išankstinis apdorojimas taip pat yra svarbus sėkmingo veikimo pagrindasKatilo tiekimo vandens elektrodejonizacija. Štai kodėl gerai-suprojektuotasEDI vandens valymo sistemaneturėtų būti tiesiog traktuojamas kaip atskira įranga, bet turi būti sukurta kaip visos vandens valymo sistemos dalis.

Kuo skiriasi RO + EDI ir mišraus{1}}lova jonų mainai?

Daugelis pramonės objektų susiduria su šiuo klausimu atnaujindami savo katilų sistemas.

Svarbu pabrėžti, kad tai nereiškia, kad EDI nebūtinai yra geresnis už{0}}mišrų sluoksnį jonų mainus.

Galutinis inžinerinis pasirinkimas vis tiek turėtų būti pagrįstas išsamiu kapitalo sąnaudų, eksploatavimo sąlygų, žaliavinio vandens kokybės ir priežiūros reikalavimų įvertinimu. Paskelbtuose pramonės tyrimuose taip pat vertinama RO/EDI ir įprastinė jonų mainai tiek techniniu, tiek ekonominiu požiūriu, o ne tiesiog daroma išvada, kad viena technologija gali visiškai pakeisti kitą.

Kaip pasirinkti tinkamą katilo tiekimo vandenį RO + EDI sistemą?

Jei planuojate katilinės tiekimo vandens sistemą, prieš kreipiantis į vandens ruošimo įrangos tiekėją, rekomenduojama paruošti šią informaciją:

Šie parametrai gali padėti inžinieriams nustatyti, ar projektas labiau tinka vieno -praėjimo RO sistemai, dvigubo-praėjimo RO sistemai, RO + EDI sistemai ar kitam demineralizacijos procesui.

Palyginti su tiesiog paklausimu: „Kiek kainuoja EDI sistema?“, suteikus visas veikimo sąlygas, paprastai pateikiamas tikslesnis sistemos pasiūlymas.

Išvada

Katilo tiekimo vandens elektrodejonizacija nėra izoliuota technologija, o giluminis dejonizacijos sprendimas, glaudžiai bendradarbiaujantis su RO šiuolaikiniame katilų tiekimo vandens valyme.

RO pašalina daugumą ištirpusių druskų ir sukuria stabilų vandens kokybės pagrindą, o EDI toliau pašalina likutinius jonus ir nuolat gamina didelio{0}}grynumo vandenį. Aukšto slėgio katilams, elektrinėms ir nuolatinėms pramoninėms garo sistemoms šis aiškiai apibrėžtas RO EDI katilų tiekimo vandens apdorojimo procesas gali užtikrinti stabilią vandens kokybę ir palaikyti nuolatinį sistemos veikimą.

Jei jūsų projektas planuojamas aAtvirkštinio osmoso sistema katilo tiekiančiam vandeniuiarba pilnas EDI vandens valymo sistemaPrieš pasirenkant sistemos konfigūraciją, rekomenduojama pirmiausia atlikti žaliavinio vandens analizę ir patvirtinti tikslinio produkto vandens kokybę. Tai taip pat vienas iš patikimiausių pramoninių vandens valymo sistemų projektavimo būdų.

DUK

1. Ar RO gali būti naudojamas tiesiogiai katilų tiekimo vandeniui?

Taip, bet ar jis atitinka reikalavimus, priklauso nuo katilo slėgio, tikslinės vandens kokybės ir RO prasiskverbimo kokybės. Didelio-grynumo katilo papildomo vandens atveju paprastai reikalingas tolesnis vertinimas, siekiant nustatyti, ar reikia pridėti EDI.

2. Kodėl EDI įdiegtas po RO?

Kadangi EDI reikalingas tiekiamas vanduo su santykinai maža jonų apkrova. Pagrindinis RO vaidmuo yra užtikrinti stabilų ir tinkamą RO permeatą katilų tiekimo vandens elektrodejonizacijai.

3. Ar EDI gali pakeisti mišrią{1}}lova jonų mainus?

Ne. Abi technologijos gali būti naudojamos giliai dejonizacijai, tačiau jos skiriasi taikymo scenarijais, veikimo metodais ir priežiūros reikalavimais. Tinkama technologija turėtų būti parinkta atsižvelgiant į konkrečius projekto reikalavimus.

4. Kokios pramonės šakos dažniausiai naudoja RO + EDI katilų tiekimo vandeniui?

Energijos gamyba, cheminis apdorojimas, vaistų gamyba, popieriaus gamyba, elektronikos gamyba ir kiti pramoniniai katilai, kuriems reikia nuolat gaminti didelio{0}}grynumo vandenį, yra tipiškos RO ir EDI, skirtos katilų tiekimo vandeniui, taikymas.
